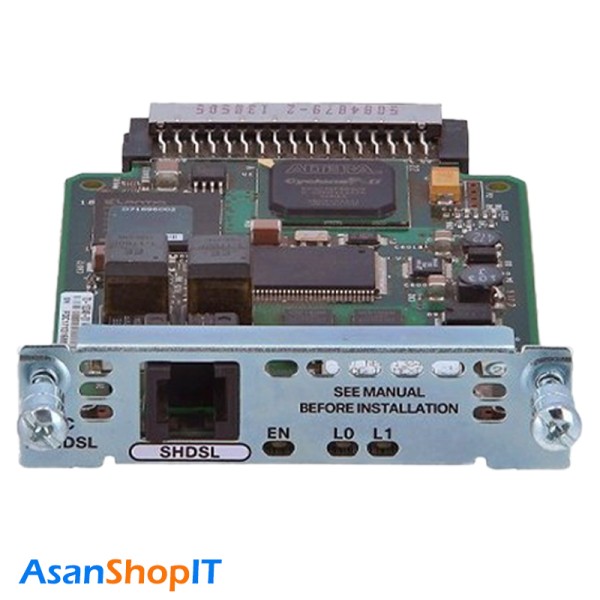

ماژول سیسکو HWIC-2SHDSL یک کارت رابط WAN از نوع G.SHDSL است که برای فراهم کردن ارتباط متقارن DSL روی روترهای ماژولار سیسکو طراحی شده است. این ماژول امکان برقراری ارتباط WAN روی خطوط مسی را فراهم می‌کند و برای پروژه‌هایی که به اتصال متقارن داده روی بستر G.SHDSL نیاز دارند، مورد استفاده قرار می‌گیرد. سیسکو این کارت را برای روترهای Integrated Services Router دارای اسلات HWIC ارائه کرده است.

HWIC-2SHDSL از استاندارد ITU-T G.991.2 پشتیبانی می‌کند و می‌تواند در حالت یک زوج یا دو زوج سیم مسی کار کند. در حالت دو سیمه، ارتباط روی یک زوج و در حالت چهار سیمه، ارتباط روی دو زوج برقرار می‌شود. این قابلیت باعث می‌شود ماژول برای سناریوهای مختلف اتصال به سرویس‌های G.SHDSL انعطاف‌پذیر باشد.

این محصول برای استفاده در کنار روترهای سری قدیمی‌تر سیسکو مانند Cisco 1800، 2800 و 3800 طراحی شده و نباید آن را با ماژول‌های HWIC مربوط به فناوری‌های دیگر مانند Serial یا Ethernet اشتباه گرفت.

ویژگی‌های ماژول Cisco HWIC-2SHDSL

پشتیبانی از فناوری G.SHDSL

فناوری G.SHDSL امکان انتقال متقارن داده را روی بستر مسی فراهم می‌کند؛ به این معنا که ظرفیت ارسال و دریافت داده می‌تواند به‌صورت متقارن مورد استفاده قرار گیرد. HWIC-2SHDSL بر پایه استاندارد G.991.2 ساخته شده و برای اتصال WAN از طریق خطوط DSL مناسب است.

پشتیبانی از یک یا دو زوج سیم

یکی از ویژگی‌های مهم HWIC-2SHDSL امکان استفاده از یک زوج سیم در حالت 2-wire یا دو زوج سیم در حالت 4-wire است. این ساختار به مدیر شبکه اجازه می‌دهد متناسب با سرویس و زیرساخت موجود، روش اتصال مناسب را انتخاب کند.

سرعت انتقال متقارن

در حالت Annex A و Annex B، سرعت G.SHDSL در حالت یک زوج از 192Kbps تا 2.304Mbps و در حالت دو زوج از 384Kbps تا 4.608Mbps اعلام شده است. در Annex F و Annex G نیز سرعت یک زوج می‌تواند از 768Kbps تا 5.696Mbps و در حالت دو زوج از 1.536Mbps تا 11.392Mbps باشد. سرعت واقعی به عواملی مانند طول و کیفیت خط، شرایط سیم، تجهیزات DSLAM و سرویس ارائه‌شده توسط اپراتور بستگی دارد.

رابط RJ-11/RJ-14

این کارت دارای یک کانکتور RJ-11/RJ-14 برای اتصال خط G.SHDSL است و با کابل خط RJ-11 مورد استفاده قرار می‌گیرد. دو LED وضعیت لینک نیز برای نمایش وضعیت زوج‌های فیزیکی در نظر گرفته شده‌اند.

کاربردهای ماژول Cisco HWIC-2SHDSL

ماژول HWIC-2SHDSL بیشتر در زیرساخت‌هایی کاربرد دارد که ارتباط WAN از طریق خطوط مسی G.SHDSL مورد نیاز است. از جمله کاربردهای این کارت می‌توان به موارد زیر اشاره کرد:

• ایجاد اتصال WAN روی خطوط مسی
• اتصال شعب سازمان به شبکه مرکزی
• استفاده در زیرساخت‌های قدیمی مبتنی بر G.SHDSL
• اتصال روتر سیسکو به سرویس‌های SHDSL
• ارتباطات متقارن ارسال و دریافت داده
• استفاده در شبکه‌های سازمانی و مخابراتی
• پیاده‌سازی لینک‌های WAN روی بستر مسی
• استفاده در پروژه‌های دارای روترهای ماژولار سیسکو

سازگاری HWIC-2SHDSL با روترهای سیسکو

این کارت برای نصب در روترهای دارای HWIC Slot طراحی شده است و سیسکو آن را در خانواده روترهای Integrated Services Router معرفی کرده است. از جمله پلتفرم‌های مرتبط با این ماژول می‌توان به سری‌های Cisco 1800، 2800 و 3800 اشاره کرد. بنابراین پیش از خرید باید مدل دقیق روتر و وجود اسلات سازگار بررسی شود.

تفاوت HWIC-2SHDSL و HWIC-4SHDSL

هر دو ماژول برای G.SHDSL طراحی شده‌اند، اما HWIC-2SHDSL برای دو زوج سیم طراحی شده و یک کانکتور RJ-11/RJ-14 دارد؛ در مقابل HWIC-4SHDSL از چهار زوج پشتیبانی می‌کند و دارای کانکتور RJ-45 است. مدل چهار زوج همچنین از IMA و M-pair برای تجمیع زوج‌ها پشتیبانی می‌کند، در حالی که HWIC-2SHDSL فاقد IMA است.

نشانگرهای وضعیت ماژول

روی Cisco HWIC-2SHDSL یک LED مربوط به وضعیت خود کارت و دو LED مربوط به وضعیت لینک‌های فیزیکی وجود دارد. LED سبز نشان‌دهنده فعال بودن لینک است، خاموش بودن LED به معنی غیرفعال بودن لینک و چشمک زدن آن می‌تواند وضعیت Training یا Link Alarm را نشان دهد.

مزایای خرید ماژول سیسکو HWIC-2SHDSL

• پشتیبانی از فناوری G.SHDSL
• انتقال متقارن داده روی بستر مسی
• پشتیبانی از حالت یک زوج و دو زوج
• پشتیبانی از ITU-T G.991.2
• قابل استفاده در روترهای ماژولار سازگار سیسکو
• پشتیبانی از Annex A و Annex B
• پشتیبانی از Annex F و Annex G
• دارای رابط RJ-11/RJ-14
• مناسب برای لینک‌های WAN روی خطوط مسی
• دارای LEDهای وضعیت لینک و ماژول

نکات مهم قبل از خرید HWIC-2SHDSL

پیش از خرید ماژول سیسکو HWIC-2SHDSL مهم‌ترین نکته بررسی سازگاری آن با روتر است. این کارت برای روترهای دارای اسلات HWIC طراحی شده و باید مدل دقیق دستگاه، نسخه IOS و قابلیت‌های سرویس‌دهنده G.SHDSL بررسی شود.

همچنین سرعت اسمی درج‌شده برای G.SHDSL الزاماً به معنی دستیابی به همان سرعت در تمام شرایط نیست. طول خط مسی، کیفیت کابل، نویز، شرایط خط، تجهیزات سمت مقابل و سرعت سرویس اختصاص‌یافته توسط اپراتور می‌توانند روی نرخ نهایی ارتباط تأثیر بگذارند.

اگر قصد استفاده از این ماژول در یک شبکه قدیمی یا لینک WAN موجود را دارید، بهتر است مشخصات سرویس G.SHDSL و نوع اتصال مورد نیاز را پیش از خرید با مشخصات کارت تطبیق دهید.

جمع‌بندی

ماژول سیسکو HWIC-2SHDSL یک کارت WAN مبتنی بر G.SHDSL است که امکان ایجاد ارتباط متقارن روی خطوط مسی را برای روترهای سازگار سیسکو فراهم می‌کند. پشتیبانی از حالت یک زوج و دو زوج، استاندارد G.991.2 و نرخ‌های مختلف انتقال، این کارت را برای زیرساخت‌های WAN مبتنی بر SHDSL کاربردی می‌کند.

برای خرید Cisco HWIC-2SHDSL و دریافت مشاوره درباره سازگاری ماژول با روتر و سرویس G.SHDSL، فروشگاه تجهیزات شبکه اقدام کنید.
