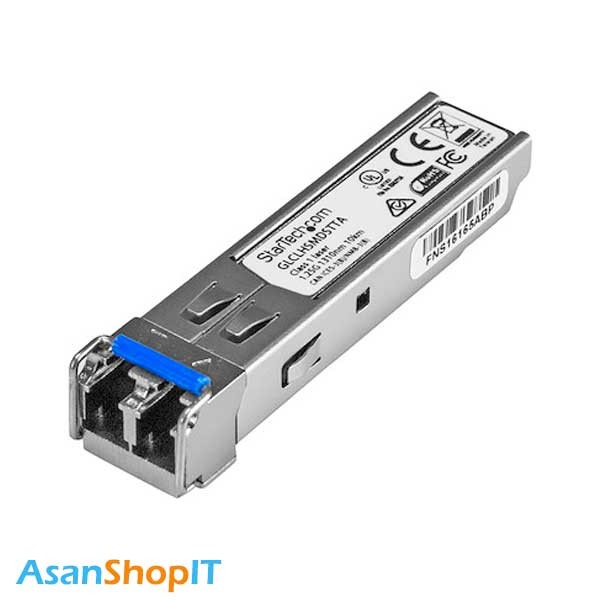

ماژول فیبر نوری سیسکو مدل GLC-LH SMD

ماژول فیبر نوری سیسکو GLC-LH-SMD یک ماژول SFP از خانواده ترنسیورهای گیگابیتی Cisco است که برای برقراری ارتباطات شبکه از طریق فیبر نوری طراحی شده است. این ماژول از استاندارد 1000BASE-LX/LH پشتیبانی می‌کند و برای استفاده با فیبرهای نوری Single Mode و Multimode در تجهیزات سازگار سیسکو کاربرد دارد. نسخه GLC-LH-SMD همچنین از قابلیت Digital Optical Monitoring یا DOM پشتیبانی می‌کند که امکان پایش پارامترهای نوری ماژول را فراهم می‌سازد.

این ماژول با طول موج 1310 نانومتر کار می‌کند و در استفاده از فیبر Single Mode می‌تواند برای لینک‌هایی با فاصله حداکثر 10 کیلومتر مورد استفاده قرار گیرد. رابط نوری آن از نوع Duplex LC است؛ بنابراین برای اتصال آن باید کابل یا پچ‌کورد فیبر نوری سازگار با رابط LC و ساختار موردنیاز شبکه در نظر گرفته شود.

توضیحات کامل و ویژگی‌های Cisco GLC-LH-SMD

ماژول GLC-LH-SMD در رده ترنسیورهای SFP گیگابیتی سیسکو قرار دارد و برای ایجاد لینک‌های فیبر نوری روی تجهیزات شبکه سازگار استفاده می‌شود. این محصول برای کاربردهایی طراحی شده است که به ارتباط Gigabit Ethernet بر بستر فیبر نوری نیاز دارند. پشتیبانی از استاندارد 1000BASE-LX/LH باعث می‌شود بتوان از آن در سناریوهای مختلف شبکه و با توجه به نوع فیبر و فاصله لینک استفاده کرد.

یکی از ویژگی‌های مهم این مدل، پشتیبانی از هر دو نوع فیبر Multimode Fiber (MMF) و Single Mode Fiber (SMF) است. البته فاصله قابل دستیابی به نوع فیبر وابسته است؛ سیسکو برای فیبر Single Mode استاندارد، حداکثر فاصله 10 کیلومتر را برای این خانواده اعلام کرده است، در حالی که روی برخی انواع فیبر Multimode فاصله کوتاه‌تری قابل دستیابی است.

پشتیبانی از ارتباط Gigabit Ethernet

Cisco GLC-LH-SMD برای ارتباطات 1000BASE-LX/LH طراحی شده است و می‌تواند در تجهیزاتی که از این نوع SFP پشتیبانی می‌کنند برای ایجاد لینک شبکه گیگابیتی مورد استفاده قرار گیرد. این ویژگی آن را برای اتصال سوئیچ‌ها، روترها و سایر تجهیزات شبکه سازگار که دارای اسلات SFP هستند، مناسب می‌کند.

طول موج 1310 نانومتر

این ترنسیور در طول موج اسمی 1310nm فعالیت می‌کند. استفاده از این طول موج در استاندارد 1000BASE-LX/LH امکان استفاده از ماژول را با زیرساخت‌های فیبر نوری سازگار فراهم می‌کند. هنگام انتخاب پچ کورد و کابل فیبر، باید نوع فیبر و مشخصات لینک با نیاز شبکه و مشخصات ماژول مطابقت داشته باشد.

رابط Duplex LC

رابط نوری این ماژول از نوع Duplex LC است. بنابراین برای اتصال GLC-LH-SMD به شبکه فیبر نوری باید از کابل یا پچ‌کورد دارای رابط LC سازگار استفاده شود. ساختار Duplex برای مسیرهای ارسال و دریافت نوری در لینک مورد استفاده قرار می‌گیرد. مستندات سیسکو نیز برای این مدل رابط LC و ساختار لینک فیبر نوری را مشخص کرده‌اند.

قابلیت DOM در ماژول Cisco GLC-LH-SMD

یکی از تفاوت‌های مهم GLC-LH-SMD نسبت به مدل‌های قدیمی‌تر خانواده GLC-LH-SM، پشتیبانی از Digital Optical Monitoring (DOM) است. این قابلیت برای پایش اطلاعات و پارامترهای نوری ترنسیور در تجهیزات سازگار استفاده می‌شود و می‌تواند در بررسی وضعیت لینک و عیب‌یابی زیرساخت فیبر نوری کاربرد داشته باشد. سیسکو GLC-LH-SMD را به‌عنوان نسخه دارای DOM معرفی کرده است.

برد انتقال ماژول GLC-LH-SMD

در استفاده از فیبر Single Mode، حداکثر فاصله اعلام‌شده برای GLC-LH-SMD برابر با 10 کیلومتر است. این فاصله به شرایط واقعی لینک، کیفیت فیبر، کانکتورها و سایر عوامل مؤثر در مسیر بستگی دارد و نباید صرفاً بر اساس عدد اسمی ماژول، عملکرد یک لینک خاص را تضمین‌شده در نظر گرفت.

این ماژول در برخی کاربردها با فیبر Multimode نیز قابل استفاده است؛ با این حال فاصله قابل پشتیبانی روی MMF کمتر از برد 10 کیلومتری Single Mode خواهد بود. برای انتخاب کابل مناسب، نوع فیبر موجود در زیرساخت و فاصله واقعی میان دو نقطه باید قبل از نصب بررسی شود.

کاربردهای ماژول فیبر نوری Cisco GLC-LH-SMD

• ایجاد لینک Gigabit Ethernet روی فیبر نوری
• اتصال تجهیزات شبکه مجهز به اسلات SFP سازگار
• استفاده در لینک‌های فیبر Single Mode تا 10 کیلومتر
• استفاده در برخی لینک‌های Multimode متناسب با مشخصات فیبر
• اتصال تجهیزات شبکه از طریق رابط Duplex LC
• پایش پارامترهای نوری در تجهیزات سازگار با قابلیت DOM
• توسعه و ارتقای زیرساخت‌های ارتباطی مبتنی بر فیبر نوری

نکات مهم هنگام خرید Cisco GLC-LH-SMD

پیش از خرید ماژول فیبر نوری Cisco GLC-LH-SMD باید سازگاری آن با مدل دقیق سوئیچ، روتر یا تجهیز شبکه بررسی شود. داشتن اسلات SFP به‌تنهایی به معنای سازگاری قطعی با تمام ماژول‌ها نیست و بهتر است فهرست SFPهای پشتیبانی‌شده توسط تجهیز موردنظر بررسی شود.

همچنین نوع فیبر، طول مسیر و نوع کانکتور باید با مشخصات ماژول هماهنگ باشد. GLC-LH-SMD از رابط Duplex LC استفاده می‌کند و برای لینک Single Mode استاندارد، برد اسمی تا 10 کیلومتر دارد. انتخاب پچ کورد و کابل متناسب با نوع فیبر نیز بخش مهمی از طراحی لینک فیبر نوری است.

تفاوت GLC-LH-SMD با GLC-LH-SM

هر دو مدل در خانواده 1000BASE-LX/LH قرار می‌گیرند، اما GLC-LH-SMD نسخه دارای قابلیت DOM است. سیسکو در مستندات خود GLC-LH-SMD را به‌عنوان جایگزین GLC-LH-SM معرفی کرده است. بنابراین هنگام خرید یا جایگزینی ماژول، علاوه بر استاندارد و نوع فیبر، پشتیبانی تجهیز مقصد از مدل موردنظر نیز باید بررسی شود.

خرید ماژول فیبر نوری سیسکو GLC-LH-SMD

اگر برای تجهیزات شبکه خود به یک SFP گیگابیتی Cisco GLC-LH-SMD نیاز دارید، این مدل با استاندارد 1000BASE-LX/LH، طول موج 1310 نانومتر، رابط Duplex LC، پشتیبانی از MMF و SMF و قابلیت DOM شناخته می‌شود. برای لینک‌های Single Mode نیز برد اعلام‌شده آن تا 10 کیلومتر است.

هنگام سفارش بهتر است مدل دقیق تجهیز شبکه، نوع فیبر موجود، فاصله لینک و نوع رابط موردنیاز بررسی شود تا ماژول انتخاب‌شده با زیرساخت موجود مطابقت داشته باشد. برای بررسی موجودی و دریافت مشاوره درباره تجهیزات شبکه می‌توانید با آسان شاپ آی‌تی در ارتباط باشید.
