مفصل فیبر نوری خاکی طرح نتورک 144 کور Medium

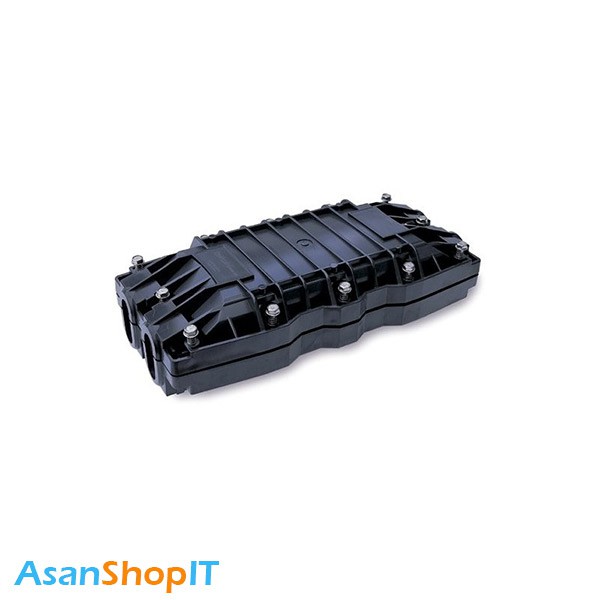

مفصل فیبر نوری خاکی طرح نتورک 144 کور Medium یکی از تجهیزات مهم در اجرای شبکه‌های فیبر نوری، پروژه‌های مخابراتی، زیرساخت‌های FTTH و مسیرهای ارتباطی بیرونی است. این مفصل برای اتصال، سازمان‌دهی و محافظت از تارهای فیبر نوری در محل جوش یا فیوژن طراحی شده و می‌تواند از اتصالات حساس فیبر در برابر رطوبت، گردوغبار، فشار و عوامل محیطی محافظت کند.

مدل Medium با ظرفیت 144 کور، گزینه‌ای مناسب برای پروژه‌هایی است که تعداد زیادی تار فیبر نوری در آن‌ها به هم متصل می‌شوند. فضای داخلی این مفصل امکان قرارگیری چند کاست فیوژن را فراهم می‌کند تا تارهای نوری پس از جوش، به شکل منظم و قابل مدیریت درون محفظه قرار بگیرند. این موضوع علاوه بر کاهش احتمال آسیب به فیبرها، عملیات نگهداری و عیب‌یابی شبکه را نیز ساده‌تر می‌کند.

ظرفیت 144 کور برای پروژه‌های فیبر نوری

مفصل خاکی طرح نتورک سایز Medium برای مدیریت حداکثر 144 کور فیبر نوری طراحی شده است. این ظرفیت، آن را برای پروژه‌های توسعه شبکه، مسیرهای مخابراتی شهری، شبکه‌های توزیع فیبر، پروژه‌های FTTH و زیرساخت‌های ارتباطی با تعداد بالای تار نوری مناسب می‌سازد.

در ساختار داخلی این مدل امکان استفاده از حداکثر 6 کاست فیوژن وجود دارد و ظرفیت هر کاست تا 24 کور اعلام شده است. استفاده از کاست‌های مجزا باعث می‌شود تارهای فیبر نوری بهتر تفکیک شده و فضای کافی برای مدیریت لوز، محافظ‌های فیوژن و مسیر عبور فیبرها در نظر گرفته شود.

• ظرفیت کلی تا 144 کور فیبر نوری
• قابلیت نصب حداکثر 6 کاست فیوژن
• ظرفیت هر کاست تا 24 کور
• مناسب برای پروژه‌های با تعداد اتصال بالا

طراحی خاکی و مناسب نصب در مسیرهای دفنی

این محصول از نوع مفصل فیبر نوری خاکی یا زمینی است و برای استفاده در حوضچه‌های مخابراتی، مسیرهای دفنی و پروژه‌های Outdoor کاربرد دارد. ساختار محفظه به شکلی طراحی شده که اتصالات فیبر نوری در برابر شرایط محیطی محافظت شوند و امکان استفاده از آن در مسیرهای زیرزمینی و نقاط توزیع شبکه فراهم باشد.

در نصب مفصل خاکی، انتخاب محل مناسب، ایجاد آب‌بندی صحیح و جلوگیری از وارد شدن فشار مستقیم به کابل‌ها اهمیت زیادی دارد. مفصل باید به‌گونه‌ای نصب شود که کابل‌های ورودی و خروجی تحت کشش یا خم‌شدگی غیرمجاز قرار نگیرند و فضای کافی برای سرویس و تعمیرات آینده باقی بماند.

ورودی و خروجی کابل‌های فیبر نوری

مفصل نتورک Medium دارای 6 پورت ورودی و خروجی کابل است. این ساختار امکان اتصال کابل‌های اصلی و فرعی را در سناریوهای مختلف شبکه فراهم می‌کند و به طراح شبکه اجازه می‌دهد مسیرهای فیبر نوری را متناسب با ساختار پروژه مدیریت کند.

قطر کابل‌های قابل استفاده در این مدل در محدوده 6 تا 20 میلی‌متر اعلام شده است. با این حال، پیش از نصب باید قطر واقعی کابل، نوع روکش، تعداد کابل‌های ورودی و روش آب‌بندی با مشخصات مفصل تطبیق داده شود تا از نفوذ آب و آسیب به کابل جلوگیری شود.

محافظت از محل جوش فیبر نوری

محل اتصال تارهای فیبر نوری یکی از حساس‌ترین بخش‌های شبکه است و در صورت نبود محافظ مناسب، احتمال شکستگی، نفوذ رطوبت یا افزایش افت سیگنال وجود دارد. مفصل فیبر نوری با ایجاد یک محفظه محافظ، محل جوش‌ها و مسیر عبور تارها را از عوامل آسیب‌زا جدا می‌کند.

استفاده از بست‌ها، کاست‌های فیوژن و اجزای نگهدارنده داخلی باعث می‌شود فیبرها در جای خود ثابت بمانند و شعاع خم مناسب آن‌ها حفظ شود. در پروژه‌های حساس، اجرای صحیح فیوژن، استفاده از محافظ جوش مناسب و تست لینک پس از نصب، نقش مهمی در عملکرد پایدار شبکه خواهد داشت.

کاربردهای مفصل فیبر نوری 144 کور Medium

• پروژه‌های FTTH و FTTB
• شبکه‌های مخابراتی و شهری
• اتصال و توزیع کابل‌های فیبر نوری خاکی
• حوضچه‌های مخابراتی و مسیرهای زیرزمینی
• شبکه‌های ارتباطی سازمانی و صنعتی
• پروژه‌های توسعه و افزایش ظرفیت شبکه فیبر
• محل‌های اتصال کابل‌های اصلی و فرعی فیبر نوری

نکات مهم هنگام نصب

• پیش از نصب، ظرفیت مفصل و تعداد تارهای موردنیاز پروژه بررسی شود.
• قطر کابل‌ها با محدوده قابل پشتیبانی مفصل تطبیق داده شود.
• کاست‌ها و محافظ‌های فیوژن به‌صورت منظم نصب شوند.
• کابل‌ها بدون کشش اضافی و با رعایت شعاع خم مجاز قرار گیرند.
• آب‌بندی ورودی‌ها و خروجی‌ها پس از پایان عملیات فیوژن بررسی شود.
• پس از نصب، تست افت و سلامت لینک فیبر نوری انجام شود.

خرید مفصل فیبر نوری خاکی طرح نتورک 144 کور

اگر برای پروژه فیبر نوری خود به مفصلی با ظرفیت بالا و فضای مناسب برای مدیریت تعداد زیادی تار نیاز دارید، مفصل فیبر نوری خاکی طرح نتورک 144 کور Medium می‌تواند گزینه‌ای کاربردی برای اتصال و محافظت از کابل‌های فیبر نوری باشد. ظرفیت 144 کور، امکان نصب چند کاست فیوژن و وجود چندین ورودی و خروجی کابل، این مدل را برای پروژه‌های زیرساختی و مخابراتی مناسب می‌کند.

برای بررسی قیمت و موجودی آسان شاپ آی‌تی را بررسی کنید.
برای انتخاب مفصل مناسب بر اساس تعداد کور، نوع کابل و شرایط نصب، می‌توانید پیش از خرید با کارشناسان مجموعه مشورت کنید.
