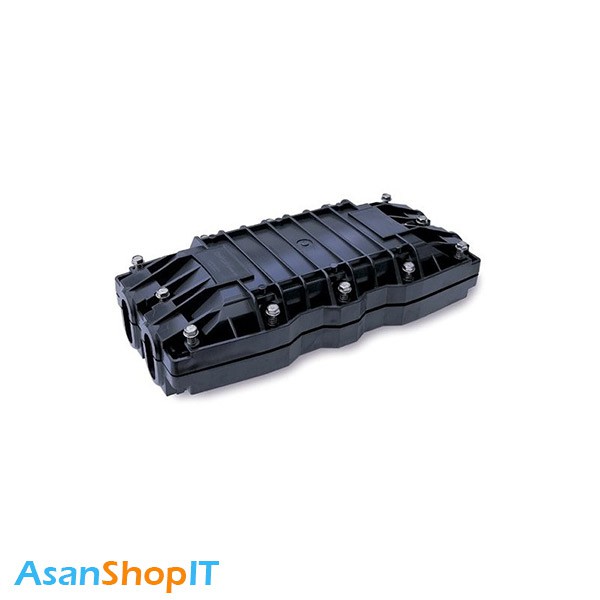

مفصل فیبر نوری خاکی 24 کور سامجین

مفصل فیبر نوری خاکی 24 کور سامجین یکی از تجهیزات مهم در اجرای شبکه‌های فیبر نوری است که برای محافظت و مدیریت محل اتصال و جوش فیبرهای نوری مورد استفاده قرار می‌گیرد. این محصول از سری VSOF-BS403A بوده و برای شرایط مختلف نصب از جمله نصب مستقیم در خاک، کانال، منهول و کاربردهای هوایی طراحی شده است. ساختار مفصل به گونه‌ای است که محل اسپلایس فیبرها را در برابر عوامل محیطی محافظت کرده و امکان سازمان‌دهی فیبرها داخل سینی‌های مخصوص را فراهم می‌کند.

مدل BS403A-SS با سینی‌های 24 کور ارائه می‌شود و ظرفیت اسپلایس پایه آن 96 کور است. به همین دلیل، عنوان 24 کور در این محصول به ظرفیت هر سینی مربوط می‌شود و مفصل می‌تواند چندین سینی را در خود جای دهد. این ساختار باعث می‌شود مدیریت و نگهداری نقاط اتصال فیبر در داخل مفصل با نظم بیشتری انجام شود.

مفصل فیبر نوری خاکی سامجین چه کاربردی دارد؟

در شبکه‌های فیبر نوری، محل اتصال دو یا چند کابل یکی از نقاط حساس مسیر محسوب می‌شود. پس از انجام عملیات فیوژن، فیبرهای جوش‌خورده باید در محفظه‌ای مناسب قرار بگیرند تا از آسیب‌های مکانیکی و نفوذ عوامل محیطی در امان باشند. مفصل فیبر نوری سامجین برای همین منظور طراحی شده و امکان قرارگیری و سازمان‌دهی فیبرهای اسپلایس‌شده را داخل سینی‌های مخصوص فراهم می‌کند.

سری BS403A برای شبکه‌های FTTx نیز طراحی شده و امکان استفاده از آن در ساختارهای مختلف شبکه فیبر نوری وجود دارد. طراحی چندمنظوره این سری اجازه می‌دهد مفصل در شرایط نصب متفاوت از جمله دفنی، منهول، کانال و هوایی مورد استفاده قرار گیرد.

ویژگی‌های مفصل فیبر نوری 24 کور سامجین

این مفصل از یک بدنه اصلی، سینی‌های اسپلایس، تجهیزات نگهدارنده کابل و اجزای آب‌بندی تشکیل شده است. طراحی بدنه و سیستم آب‌بندی آن برای محافظت از محل اتصال فیبر در شرایط مختلف نصب انجام شده است. در مدل BS403A-SS، چهار سینی اسپلایس با ظرفیت 24 فیبر برای هر سینی در نظر گرفته شده است.

ظرفیت 24 کور

هر سینی استاندارد این مدل ظرفیت 24 فیبر دارد و در ساختار BS403A-SS چهار سینی در نظر گرفته شده است. ظرفیت اسپلایس اعلام‌شده برای این پیکربندی 96 فیبر است و ظرفیت هر سینی در صورت استفاده از پیکربندی مناسب می‌تواند تا 48 فیبر افزایش پیدا کند.

مناسب برای نصب خاکی و مستقیم

یکی از ویژگی‌های مهم سری BS403A امکان استفاده در شرایط Direct Buried یا نصب مستقیم در خاک است. این موضوع باعث می‌شود محصول برای پروژه‌هایی که مسیر فیبر نوری در زیر زمین اجرا می‌شود، گزینه‌ای مناسب باشد. این سری همچنین برای نصب در کانال و منهول نیز معرفی شده است.

آب‌بندی برای محافظت از محل اسپلایس

در ساختار این مفصل از گسکت تخت برای ایجاد آب‌بندی بین بخش‌های اصلی بدنه استفاده شده و سیستم آب‌بندی ورودی کابل نیز با استفاده از ساختار Cone Type انجام می‌شود. این طراحی برای جلوگیری از نفوذ آب و هوا به محل اتصال و افزایش اطمینان آب‌بندی مفصل در نظر گرفته شده است.

مقاومت مکانیکی مناسب

بدنه سری BS403A با ساختاری طراحی شده که در برابر فشار و ضربه مقاومت مکانیکی مناسبی داشته باشد. این ویژگی برای مفصل‌هایی که در شرایط محیطی مختلف نصب می‌شوند اهمیت زیادی دارد، زیرا محفظه باید از محل اتصال فیبرها در برابر آسیب‌های احتمالی محافظت کند.

سیستم مدیریت فیبر در مفصل سامجین

پس از انجام عملیات فیوژن، فیبرهای متصل‌شده باید به شکل منظم داخل سینی قرار بگیرند. سینی اسپلایس در این مفصل برای نگهداری محل‌های اتصال و مدیریت فیبرهای اضافه استفاده می‌شود. طراحی سینی به گونه‌ای است که فیبرها در مسیر مشخص قرار گرفته و امکان سرویس یا بررسی اتصالات در آینده ساده‌تر باشد.

طبق دستورالعمل این مدل، امکان استفاده از روش‌های مختلف اتصال شامل Fusion Splicing، Mechanical Splicing و Connector وجود دارد. همچنین برای حفاظت از محل اتصال می‌توان از اسلیوهای حرارتی یا تجهیزات مکانیکی محافظ اسپلایس استفاده کرد.

کاربردهای مفصل فیبر نوری سامجین

به دلیل طراحی چندمنظوره، مفصل BS403A را می‌توان در بخش‌های مختلف زیرساخت فیبر نوری مورد استفاده قرار داد. مهم‌ترین کاربرد آن، محافظت از محل اتصال و مدیریت فیبرها در نقاطی است که کابل فیبر نوری باید به یک کابل دیگر متصل یا در مسیر شبکه منشعب شود.

• اتصال و اسپلایس کابل‌های فیبر نوری
• استفاده در شبکه‌های FTTx
• نصب مستقیم در خاک
• استفاده در منهول‌های مخابراتی
• استفاده در مسیرهای کانالی
• کاربرد در نصب‌های هوایی
• محافظت از نقاط جوش فیبر نوری
• مدیریت و نگهداری فیبرهای اسپلایس‌شده

مشخصات فنی مهم مدل BS403A-SS

مدل BS403A-SS دارای ابعاد 435 × 205 × 113 میلی‌متر و وزن حدود 2.8 کیلوگرم است. این نسخه دارای 4 ورودی اصلی برای کابل بوده و قطر کابل قابل پشتیبانی در مشخصات فنی سری، 6 تا 20 میلی‌متر اعلام شده است. همچنین چهار سینی اسپلایس در این مدل وجود دارد که هرکدام ظرفیت 24 فیبر دارند.

مزایای استفاده از مفصل فیبر نوری سامجین

مهم‌ترین مزیت این محصول، ترکیب ظرفیت مناسب اسپلایس با طراحی قابل استفاده در شرایط مختلف نصب است. وجود سینی‌های مجزا، مدیریت فیبرها را ساده‌تر کرده و بدنه و سیستم آب‌بندی مفصل نیز برای محافظت از نقاط اتصال در برابر شرایط محیطی طراحی شده‌اند.

امکان استفاده در نصب مستقیم خاکی، کانال، منهول و کاربردهای هوایی باعث شده سری BS403A برای پروژه‌های متنوع فیبر نوری قابل استفاده باشد. همچنین امکان استفاده از سیستم Mid-Plate در نسخه‌های مختلف سری برای افزایش ظرفیت و ایجاد ساختارهای چندشاخه وجود دارد.

نکات مهم هنگام خرید مفصل فیبر نوری 24 کور

هنگام خرید مفصل فیبر نوری باید ظرفیت مورد نیاز پروژه، تعداد کابل‌های ورودی، قطر کابل، روش نصب و تعداد نقاط اسپلایس مورد نیاز بررسی شود. همچنین لازم است سینی و تجهیزات داخلی مفصل با تعداد فیبرهای پروژه هماهنگ باشند.

برای پروژه‌هایی که نیاز به اتصال 24 فیبر دارند، مدل 24 کور سامجین گزینه‌ای کاربردی است؛ ضمن اینکه ساختار BS403A-SS ظرفیت اسپلایس بالاتری را نیز در پیکربندی کامل خود ارائه می‌دهد. بنابراین در زمان انتخاب محصول، صرفاً عنوان 24 کور را ملاک قرار ندهید و ظرفیت واقعی سینی‌ها و ساختار مفصل را نیز بررسی کنید.

جمع‌بندی

مفصل فیبر نوری خاکی 24 کور سامجین یک محفظه تخصصی برای محافظت و مدیریت محل اتصال فیبرهای نوری است که در مدل BS403A-SS با چهار سینی 24 کور ارائه می‌شود. قابلیت استفاده در نصب مستقیم خاکی، کانال، منهول و شرایط هوایی، در کنار سیستم آب‌بندی و ساختار مقاوم بدنه، این محصول را برای پروژه‌های مختلف زیرساخت فیبر نوری مناسب می‌کند.

برای خرید مفصل فیبر نوری خاکی 24 کور سامجین می‌توانید از آسان شاپ آی‌تی اقدام کنید.
برای انتخاب مفصل متناسب با تعداد کور، قطر کابل و شرایط نصب پروژه نیز می‌توانید با کارشناسان فروش در ارتباط باشید.
